Jak funguje dynamo: fyzikální princip za výrobou elektřiny

Co je dynamo a jeho princip

Dynamo je elektrický točivý stroj, který přeměňuje mechanickou energii na elektrickou energii ve formě stejnosměrného proudu. Jde o jeden z historicky nejvýznamnějších vynálezů v oblasti elektrotechniky, protože právě dynamo umožnilo praktické využití elektřiny ve velkém měřítku – od osvětlování měst až po pohon prvních elektrických strojů a zařízení. I když dnes už se v praxi mnohem více používají alternátory produkující střídavý proud, princip dynama zůstává důležitým základem pro pochopení toho, jak vůbec elektrické generátory fungují.

Princip dynama je založen na elektromagnetické indukci, kterou v první polovině 19. století popsal Michael Faraday. Pokud se vodič pohybuje v magnetickém poli, nebo se naopak mění magnetické pole kolem vodiče, indukuje se v něm elektrické napětí. Právě tento jev je jádrem fungování každého dynama. Uvnitř stroje se nachází rotor, tedy otáčející se část s vinutím, který se pohybuje v magnetickém poli vytvářeném statorem, tedy pevnou částí stroje s magnety nebo elektromagnety. Díky mechanickému otáčení rotoru dochází ke změně magnetického toku procházejícího vinutím, což vyvolává indukované napětí a následně elektrický proud.

Zásadní součástí dynama je takzvaný komutátor, který má za úkol usměrňovat proud tak, aby na výstupu vznikal stejnosměrný proud, přestože uvnitř vinutí rotoru vzniká proud střídavý. Komutátor je vlastně mechanický přepínač tvořený segmenty, které se při otáčení rotoru postupně dotýkají kartáčů a tím zajišťují, že polarita výstupního proudu zůstává stále stejná. Tato konstrukční vychytávka byla v době vzniku dynama naprosto klíčová, protože stejnosměrný proud byl v počátcích elektrotechniky preferován pro řadu praktických aplikací, včetně nabíjení akumulátorů nebo pohonu jednoduchých elektromotorů.

Mechanickou energii potřebnou k roztočení rotoru dynama může dodávat celá řada zdrojů. V minulosti to byly parní stroje, vodní kola nebo turbíny, dnes se s dynamem můžeme setkat například u jízdních kol, kde je poháněno otáčením kola samotného, případně v některých starších typech automobilových generátorů. Základní fyzikální podstata se přitom nemění – vždy jde o přeměnu pohybové energie na energii elektrickou prostřednictvím elektromagnetické indukce.

Z hlediska slovníku výrazů z fyziky je důležité chápat dynamo jako konkrétní příklad širšího principu, kterým je elektromagnetická indukce, a zároveň jako historický předchůdce moderních generátorů. Pochopení fungování dynama pomáhá lépe uchopit i další pojmy spojené s elektřinou a magnetismem, jako je magnetický tok, indukované napětí, vinutí, rotor, stator nebo komutátor. Tyto termíny se objevují nejen v souvislosti s dynamem, ale i u střídavých generátorů, elektromotorů a transformátorů, takže znalost principu dynama tvoří pevný základ pro orientaci v celé oblasti elektrotechniky a fyziky elektromagnetických jevů.

Elektromagnetická indukce jako fyzikální základ

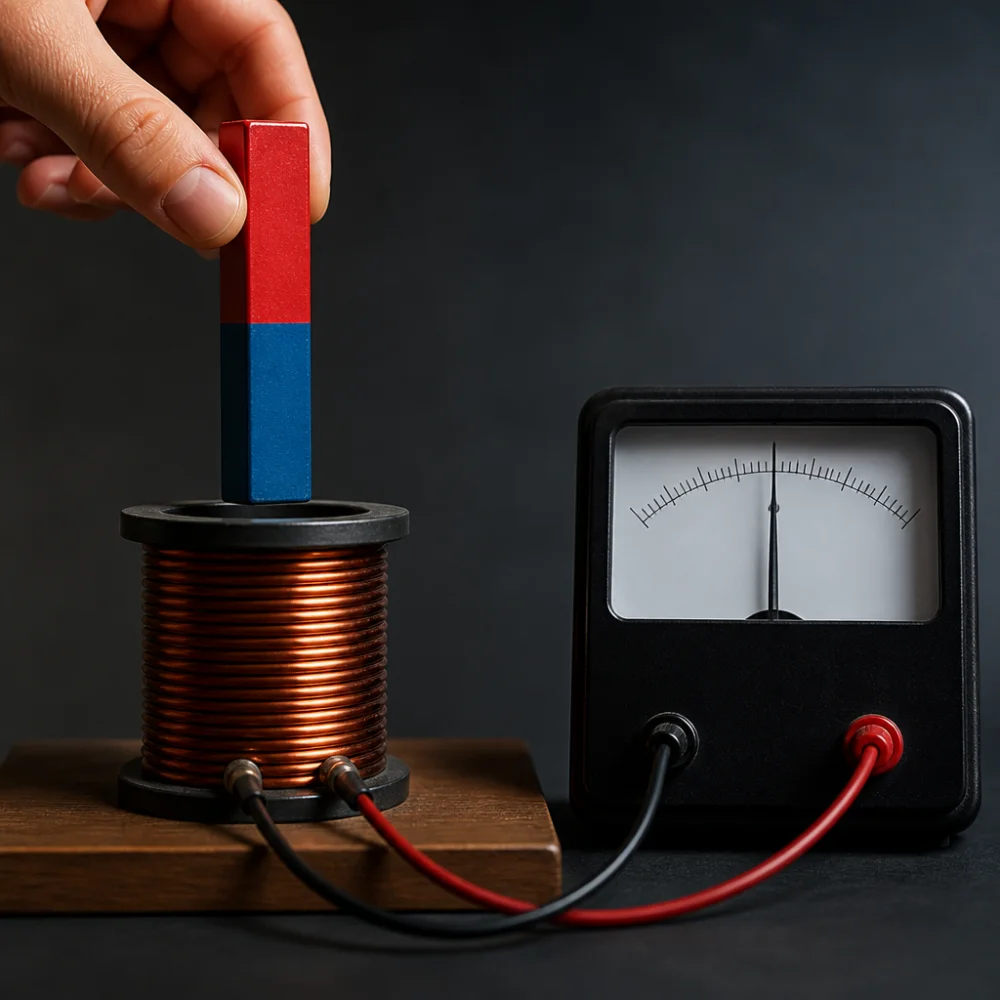

Podstata dynama jako fyzikálního zařízení spočívá v jevu, který v roce 1831 popsal Michael Faraday a který dnes známe pod pojmem elektromagnetická indukce. Bez tohoto principu by výroba elektrické energie ve velkém měřítku, jak ji známe dnes, vůbec nebyla myslitelná. Faraday experimentálně prokázal, že pokud se vodič pohybuje v magnetickém poli, nebo naopak pokud se magnetické pole v okolí vodiče mění, vzniká ve vodiči elektrické napětí, které následně způsobí tok elektrického proudu, je-li obvod uzavřený. Tento poznatek se stal jedním z pilířů klasické elektrodynamiky a je nedílnou součástí každého slovníku výrazů z fyziky, protože se na něj odkazuje prakticky ve všech oblastech elektrotechniky.

Klíčovým pojmem, který je s indukcí neoddělitelně spjat, je magnetický indukční tok. Jde o veličinu vyjadřující množství magnetického pole procházejícího danou plochou, typicky plochou závitu cívky. Změna tohoto toku v čase je tím, co podle Faradayova zákona indukuje elektromotorické napětí. Čím rychlejší je změna magnetického toku, tím vyšší je indukované napětí – to je princip, který dynamo přímo využívá tím, že nutí vodivou smyčku rotovat v magnetickém poli, čímž se orientace a velikost procházejícího toku neustále mění.

Dynamo v podstatě mechanicky převádí otáčivý pohyb, obvykle poháněný vodním kolem, parním strojem, spalovacím motorem nebo jinou hnací silou, na elektrickou energii právě prostřednictvím opakované změny magnetického toku procházejícího vodivými cívkami. Uvnitř zařízení se nachází rotor, tedy otáčející se část s vinutím, a stator, pevná část obsahující magnety nebo elektromagnety vytvářející stálé magnetické pole. Jak se rotor otáčí, jednotlivé závity vinutí procházejí oblastmi s odlišnou hustotou magnetického pole, což vede k neustálé změně indukčního toku a tedy k nepřetržité produkci elektrického napětí.

Důležitým doplňkem k Faradayovu zákonu je Lenzův zákon, který určuje směr indukovaného proudu. Podle něj je indukovaný proud orientován tak, aby svým vlastním magnetickým polem působil proti změně, jež jej vyvolala. Tento princip má praktický dopad na konstrukci dynama, protože vysvětluje, proč je k udržení otáčení rotoru nutné dodávat mechanickou energii – systém se totiž snaží pohybu klást odpor, a právě překonáváním tohoto odporu se mechanická energie přeměňuje na elektrickou.

Pro úplné pochopení fungování dynama je vhodné znát i pojmy jako elektromotorické napětí, magnetická indukce nebo siločáry magnetického pole, které se ve fyzikální terminologii běžně objevují ve spojení s indukčními jevy. Elektromagnetická indukce tak představuje nejen historicky významný objev, ale především praktický základ, na němž stojí veškerá moderní výroba elektrické energie prostřednictvím generátorů a dynam.

Faradayův zákon a vznik elektrického proudu

Michael Faraday na počátku 19. století přišel na to, že mezi elektřinou a magnetismem existuje mnohem hlubší souvislost, než se tehdy předpokládalo. Jeho experimenty ukázaly, že pokud se magnetické pole v okolí vodiče nějakým způsobem mění, ve vodiči samotném vznikne elektrické napětí a následně i proud. Tento poznatek dnes známe jako Faradayův zákon elektromagnetické indukce a představuje naprostý základ pro pochopení principu, na kterém funguje dynamo.

Podstata zákona spočívá v tom, že elektromotorické napětí indukované v obvodu je úměrné rychlosti změny magnetického indukčního toku, který obvodem prochází. Jinými slovy, čím rychleji se mění magnetické pole procházející cívkou nebo smyčkou vodiče, tím větší napětí se v ní objeví. Nezáleží přitom na tom, jestli se mění samotná intenzita magnetického pole, nebo jestli se vodič pohybuje vůči magnetu – z fyzikálního hlediska jde o tentýž jev. Právě tato skutečnost je klíčová pro fungování dynama, protože v něm dochází právě k mechanickému pohybu vodiče vůči magnetickému poli, čímž se neustále mění magnetický tok procházející jednotlivými závity cívky.

V praktickém provedení dynama se využívá otáčení cívky uvnitř magnetického pole, případně otáčení magnetu kolem pevné cívky. Mechanická energie, která pohání otáčivý pohyb, se tak přeměňuje na energii elektrickou. Tento proces je naprosto plynulý a nedochází při něm k žádné chemické reakci, jak by tomu bylo například u baterie. Dynamo tedy nevyrábí elektřinu z ničeho, pouze transformuje jednu formu energie na jinou, což je princip, který respektuje zákon zachování energie.

Zajímavostí je, že směr indukovaného proudu se řídí takzvaným Lenzovým zákonem, který doplňuje Faradayův zákon o informaci, jakým směrem proud poteče. Lenzův zákon říká, že indukovaný proud vždy směřuje tak, aby svým magnetickým polem působil proti změně, která jej vyvolala. Tento princip zajišťuje, že se energie nezachovává pouze formálně, ale skutečně fyzikálně – kdyby tomu bylo naopak, znamenalo by to porušení základních fyzikálních zákonů a teoreticky neomezený zdroj energie, což příroda nedovoluje.

Pro pochopení dynama je důležité si uvědomit, že čím rychleji se cívka otáčí, tím vyšší napětí dynamo vyprodukuje. Stejně tak platí, že čím silnější je použité magnetické pole a čím více závitů má cívka, tím výraznější je výsledný elektrický efekt. Tyto souvislosti dnes nacházíme prakticky ve všech generátorech elektrické energie, od malých ručních dynam na jízdním kole až po obrovské generátory v elektrárnách, které pohánějí turbíny poháněné párou, vodou nebo větrem. Faradayův zákon tak zůstává i dnes jedním z pilířů, na němž stojí celá moderní elektrotechnika a výroba elektrické energie.

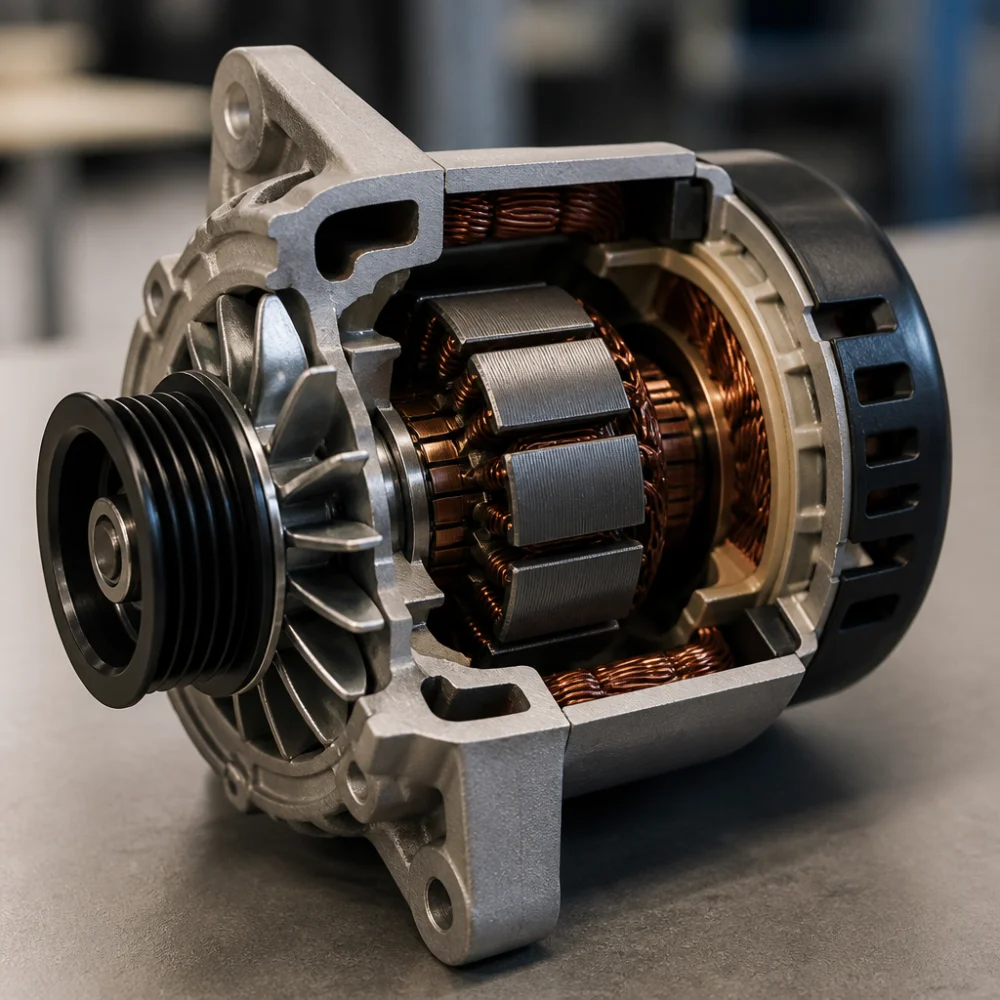

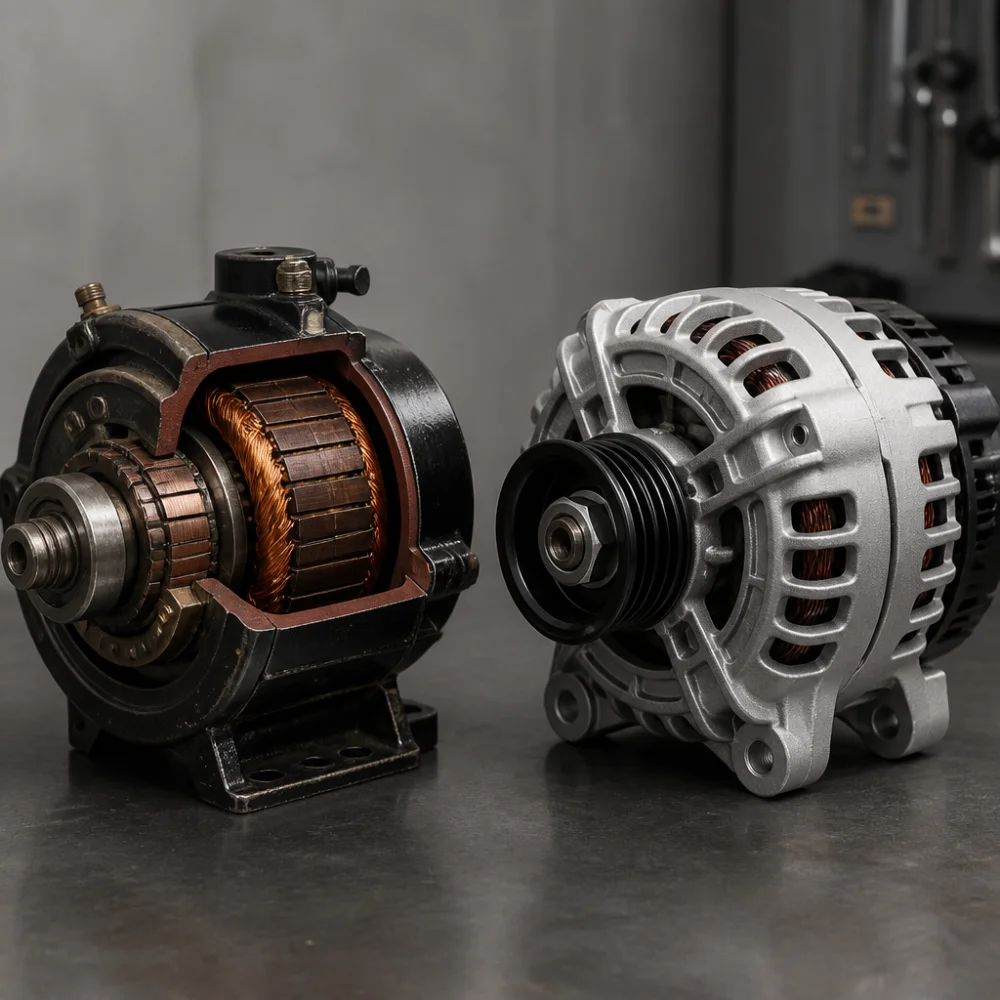

Rozdíl mezi dynamem a alternátorem

Dynamo a alternátor bývají v běžné řeči často zaměňovány, přestože z fyzikálního hlediska jde o dva odlišné principy výroby elektrické energie. Oba stroje sice pracují na základě elektromagnetické indukce, tedy jevu, který popsal Michael Faraday, ale liší se v tom, jaký typ proudu na svém výstupu produkují a jakým způsobem je tento proud usměrňován.

Dynamo vyrábí stejnosměrný proud (DC) přímo ve svém vnitřním uspořádání. Klíčovým prvkem, který to umožňuje, je takzvaný komutátor – mechanické zařízení tvořené segmenty, které se otáčejí spolu s rotorem a v pravidelných intervalech přepínají směr proudu tak, aby na výstupu vznikal proud stále stejné polarity. Právě komutátor je hlavním konstrukčním znakem, podle kterého dynamo poznáme. Tento mechanismus je sice funkční, ale zároveň představuje slabinu celého zařízení, protože kartáče, které po komutátoru kloužou, se postupně opotřebovávají a je potřeba je čas od času vyměnit.

Naproti tomu alternátor generuje střídavý proud (AC), který ve své podstatě odpovídá přirozenému průběhu indukovaného napětí v cívce rotující v magnetickém poli. Alternátor nepotřebuje komutátor, místo něj využívá takzvané kroužky, které jsou konstrukčně jednodušší a méně náchylné k opotřebení. Protože ale většina elektronických zařízení v moderních automobilech i jinde vyžaduje stejnosměrný proud, je alternátor doplněn o polovodičový usměrňovač, nejčastěji diodový můstek, který střídavý proud převede na proud stejnosměrný až za samotným generátorem, nikoliv uvnitř procesu vzniku proudu jako u dynama.

Dalším podstatným rozdílem je účinnost při různých otáčkách. Alternátor je schopen efektivně vyrábět elektrickou energii i při nízkých otáčkách motoru, což z něj dělá vhodnější řešení pro moderní vozidla, kde motor běžně pracuje ve volnoběhu nebo při nízké zátěži. Dynamo naopak potřebuje k dosažení dostatečného výkonu vyšší otáčky, a při nízkých otáčkách jeho účinnost citelně klesá.

Z pohledu hmotnosti a velikosti bývá alternátor při srovnatelném výkonu lehčí a kompaktnější než dynamo, což souvisí i s tím, že nepotřebuje robustní komutátor a kartáčový systém. Díky nižší míře mechanického opotřebení má alternátor také obecně delší životnost a nižší nároky na údržbu.

Historicky bylo dynamo starším a jednodušším řešením, které se používalo především v době, kdy elektronika ve vozidlech ani jiných zařízeních nekladla vysoké nároky na stabilitu a kvalitu proudu. S rozvojem elektroniky a rostoucími požadavky na výkon i spolehlivost však alternátor dynamo v naprosté většině praktických aplikací nahradil. Dnes se dynamo v původní podobě používá již jen omezeně, zatímco alternátor je standardní součástí automobilů i mnoha dalších zařízení vyžadujících spolehlivý zdroj elektrické energie.

Dynamo je zařízení, které přeměňuje mechanickou energii na elektrickou pomocí elektromagnetické indukce, a právě v tomto principu se skrývá krása fyziky, jež dokáže z pouhého pohybu vodiče v magnetickém poli vykouzlit proud, který osvětluje naše domovy.

Bohumil Křesťan

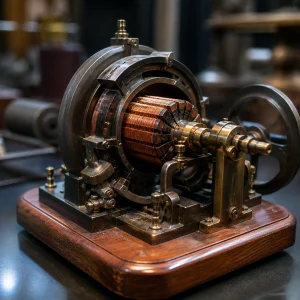

Historie objevu a vývoje dynama

Historie dynama je úzce spjata s postupným odhalováním souvislosti mezi elektřinou a magnetismem, které fascinovalo vědce už na počátku devatenáctého století. Klíčovým impulzem se stal rok 1831, kdy britský fyzik Michael Faraday formuloval princip elektromagnetické indukce. Faraday experimentálně prokázal, že pohybující se magnet v blízkosti vodiče v něm indukuje elektrický proud, a tento poznatek se stal teoretickým základem pro veškerá pozdější zařízení schopná přeměňovat mechanickou energii na energii elektrickou. Bez tohoto objevu by vznik dynama nebyl vůbec myslitelný, a proto se Faraday právem považuje za duchovního otce celého oboru elektrotechniky.

Samotné praktické využití indukčního principu si však vyžádalo ještě několik desetiletí experimentování. První pokusná zařízení, která dokázala generovat elektrický proud pomocí otáčivého pohybu, byla velmi jednoduchá a málo účinná. Postupně se však objevovaly konstrukce, které se snažily indukční jev využít efektivněji. Významným mezníkem byl vynález takzvaného magnetoelektrického stroje, který používal permanentní magnety k vytvoření magnetického pole potřebného pro indukci proudu. Tato zařízení však měla omezený výkon, protože síla permanentních magnetů byla tehdy technologicky limitována.

Skutečný průlom nastal v šedesátých letech devatenáctého století, kdy se do vývoje zapojili vynálezci jako Antonio Pacinotti, Zénobe Gramme a Werner von Siemens. Siemens v roce 1866 popsal princip samobuzení, díky němuž stroj již nepotřeboval permanentní magnety, ale dokázal si vytvářet magnetické pole sám pomocí vlastního generovaného proudu. Tento objev znamenal obrovský skok v účinnosti a výkonu dynam, protože umožnil konstruovat mnohem silnější a spolehlivější generátory. Gramme následně vylepšil konstrukci rotoru, takzvaného kotvy, díky čemuž se dynamo stalo prakticky použitelným zdrojem stejnosměrného proudu pro průmyslové i osvětlovací účely.

Ve druhé polovině devatenáctého století se dynama začala hromadně nasazovat v elektrárnách, dolech, továrnách i pro pohon prvních elektrických osvětlovacích soustav ve městech. Tento vývoj se týkal i českých zemí, kde se výrobou a instalací dynam zabývaly první elektrotechnické podniky. S nástupem střídavého proudu a vynálezem transformátoru na konci devatenáctého století začal význam klasického stejnosměrného dynama pro velké energetické sítě postupně klesat, neboť střídavé generátory, tedy alternátory, se ukázaly jako výhodnější pro přenos elektrické energie na dlouhé vzdálenosti.

Přesto si princip dynama zachoval své místo v technické praxi dodnes, byť v pozměněné podobě. Používá se například v jízdních kolech, v některých typech starších automobilů či v drobných generátorech pro nouzové osvětlení. Historie dynama tak představuje ukázkový příklad toho, jak teoretický fyzikální objev postupně vedl k praktické technologii, která zásadně změnila způsob výroby a distribuce elektrické energie po celém světě.

Stejnosměrný proud versus střídavý proud

Dynamo a otázka stejnosměrného versus střídavého proudu spolu souvisí mnohem úžeji, než by se na první pohled mohlo zdát, a právě na tomto principu je postavena celá historie výroby elektrické energie. Klasické dynamo, jak ho známe z učebnic fyziky, je totiž zařízení, které svou konstrukcí primárně generuje střídavý proud, ale díky mechanickému komutátoru dochází k jeho přeměně na proud stejnosměrný ještě předtím, než opustí stroj. Tento detail bývá často opomíjen, přitom je klíčem k pochopení celého principu.

Uvnitř dynama se otáčí vodivá smyčka nebo cívka v magnetickém poli, a jak se mění úhel mezi vodičem a siločarami pole, mění se i indukované napětí – jednou jedním směrem, jednou druhým. Fyzikálně vzato jde tedy o typický harmonický průběh, jaký je charakteristický právě pro střídavý proud. Aby na výstupu dynama vznikl proud stejnosměrný, musí zařízení obsahovat takzvaný komutátor, tedy rotující přepínač kontaktů, který v pravou chvíli otočí polaritu tak, aby na svorkách stroje byl proud vždy stejného směru. Výsledkem není dokonale hladký stejnosměrný proud, ale spíše zvlněný signál, který kolísá kolem určité střední hodnoty – přesto se z hlediska praktického využití chová jako proud stejnosměrný.

Oproti tomu alternátor, tedy generátor střídavého proudu, žádný komutátor nepotřebuje a proud odvádí přímo v podobě, v jaké vzniká, tedy jako čistě sinusový průběh měnící směr s pravidelnou frekvencí. Právě tato odlišnost mezi dynamem a alternátorem je jedním z nejčastěji zkoumaných pojmů ve slovníku výrazů z fyziky, protože studenti si oba pojmy často pletou nebo je považují za synonyma, což ovšem neodpovídá skutečnosti.

Z historického hlediska sehrálo srovnání stejnosměrného a střídavého proudu klíčovou roli i v takzvané „válce proudů“ na konci devatenáctého století, kdy proti sobě stály koncepce Thomase Edisona, prosazujícího stejnosměrný proud, a Nikoly Tesly společně s Georgem Westinghousem, kteří naopak sázeli na proud střídavý. Střídavý proud se nakonec prosadil jako standard pro přenos elektrické energie na velké vzdálenosti, protože je snadné měnit jeho napětí pomocí transformátorů, zatímco stejnosměrný proud našel své uplatnění spíše tam, kde je potřeba stabilní a konstantní napětí, například v elektronice, akumulátorech nebo právě v původních dynamech používaných v automobilech a starších elektrických zařízeních.

Dnes se pojem dynamo v technické praxi používá spíše okrajově, protože moderní vozidla i elektrárny využívají efektivnější alternátory, avšak z hlediska fyzikálního principu zůstává dynamo důležitým vzdělávacím příkladem, na kterém lze srozumitelně vysvětlit rozdíl mezi oběma typy proudu i způsob, jakým lze střídavý proud mechanicky přeměnit na stejnosměrný.

Hlavní součásti dynama a jejich funkce

Dynamo je elektrický stroj, který přeměňuje mechanickou energii na energii elektrickou, konkrétně na stejnosměrný proud, a jeho funkčnost stojí na několika klíčových součástech, které spolu úzce spolupracují. Základem každého dynama je stator, tedy nepohyblivá část stroje, ve které je umístěno budicí vinutí nebo permanentní magnety vytvářející magnetické pole. Toto magnetické pole je nezbytnou podmínkou pro vznik elektromagnetické indukce, na níž je celý princip dynama založen. Bez dostatečně silného a stabilního magnetického pole by nemohlo dojít k indukci napětí ve vodičích rotoru, a stroj by tak nemohl plnit svou funkci.

Druhou zásadní součástí je rotor, označovaný také jako kotva, který se otáčí uvnitř magnetického pole vytvořeného statorem. Na rotoru je navinuto vinutí, ve kterém se při jeho otáčení indukuje elektromotorické napětí. Právě pohyb vodičů rotoru vzhledem k magnetickému poli je fyzikální podstatou celého procesu výroby elektrické energie – podle Faradayova zákona elektromagnetické indukce vzniká napětí vždy, když se mění magnetický tok procházející vodičem. Rotor bývá poháněn vnější mechanickou silou, například parní turbínou, spalovacím motorem nebo v případě jízdního kola lidskou silou přenášenou přes kolo.

Nedílnou součástí dynama je také komutátor, který má za úkol usměrňovat střídavý proud vznikající ve vinutí rotoru na proud stejnosměrný. Komutátor je tvořen sadou měděných lamel, které jsou vzájemně elektricky izolovány a otáčí se společně s rotorem. Díky komutátoru dochází k pravidelnému přepínání polarity výstupu tak, aby na svorkách dynama byl k dispozici proud tekoucí stále jedním směrem. Tato součást je typická právě pro dynama a odlišuje je od alternátorů, které produkují střídavý proud a komutátor nepotřebují.

S komutátorem úzce souvisí další důležitá část, kterou jsou kartáče, obvykle vyrobené z uhlíku nebo grafitu. Kartáče jsou pevně umístěny na nepohyblivé části stroje a svým dotykem s otáčejícím se komutátorem zajišťují přenos elektrického proudu z rotoru do vnějšího obvodu. Kvalita a stav kartáčů výrazně ovlivňuje účinnost a životnost celého dynama, neboť dochází k jejich postupnému opotřebení třením.

Dále je třeba zmínit hřídel, na které je rotor pevně uchycen a která přenáší mechanickou energii od zdroje pohybu k rotoru. Hřídel musí být uložena v kvalitních ložiskách, aby se minimalizovalo tření a ztráty energie během provozu. Poslední významnou součástí je pak kostra neboli plášť dynama, který drží všechny části pohromadě, chrání vnitřní mechanismus před vnějšími vlivy a zároveň slouží jako nosná konstrukce pro stator i ložiska hřídele. Všechny tyto součásti dohromady tvoří funkční celek, díky němuž dynamo dokáže spolehlivě přeměňovat mechanickou práci na využitelnou elektrickou energii.

Komutátor a jeho role v dynamu

Komutátor patří k nejdůležitějším součástem dynama a bez jeho správné funkce by celé zařízení nemělo smysl. Jde v podstatě o mechanický usměrňovač proudu, který zajišťuje, aby elektrický proud vystupující z rotujícího vinutí kotvy tekl do vnějšího obvodu stále stejným směrem, přestože uvnitř vinutí se indukované napětí neustále mění svou polaritu. Bez komutátoru bychom na výstupu dynama měli střídavý proud, což by odporovalo samotné podstatě tohoto stroje – dynamo je totiž definováno právě jako zdroj stejnosměrného proudu.

Konstrukčně se komutátor skládá z řady měděných lamel, které jsou vzájemně elektricky izolovány, nejčastěji pomocí slídy. Tyto lamely jsou pevně spojeny s hřídelí stroje a otáčejí se společně s kotvou. Na jejich povrchu se pohybují uhlíkové nebo grafitové kartáče, které jsou naopak upevněny na nepohyblivé části stroje a zajišťují stálý elektrický kontakt s vnějším obvodem. Právě střídavé přepínání kontaktu mezi jednotlivými lamelami při otáčení kotvy je klíčovým principem, díky němuž komutátor plní svou funkci.

Když se kotva dynama otáčí v magnetickém poli, v jejím vinutí se indukuje napětí, jehož velikost i směr se periodicky mění – jde tedy o typický střídavý proud, který by sám o sobě nebyl pro většinu praktických aplikací té doby použitelný. Komutátor tento problém řeší tak, že v okamžiku, kdy by se polarita napětí ve vinutí měla obrátit, dojde současně k přepnutí kontaktu kartáčů na sousední lamelu. Díky tomuto synchronizovanému mechanismu zůstává polarita proudu na výstupních svorkách stroje neustále stejná, i když uvnitř vinutí dochází k neustálým změnám.

Výsledný proud na výstupu dynama sice zůstává stejnosměrný, ale není zcela hladký – obsahuje charakteristické zvlnění, tedy pulzace, které vznikají právě v důsledku postupného přepínání mezi jednotlivými lamelami. Čím více lamel a cívek dynamo obsahuje, tím je toto zvlnění menší a výstupní proud se blíží ideálnímu stejnosměrnému průběhu. Z tohoto důvodu byly složitější dynama konstruována s velkým počtem segmentů komutátoru, aby dodávaný proud byl pro praktické využití co nejstabilnější.

Komutátor bývá často zaměňován s jiným typem zařízení, takzvanými sběracími kroužky, které se používají u alternátorů a slouží pouze k odvodu střídavého proudu bez jakékoli úpravy jeho polarity. Zatímco sběrací kroužky jsou konstrukčně jednodušší, komutátor vyžaduje přesnou výrobu a pravidelnou údržbu, neboť opotřebení kartáčů i lamel může výrazně ovlivnit kvalitu výstupního proudu a životnost celého stroje. Právě tato mechanická náročnost je také jedním z důvodů, proč se dnes v praxi upřednostňují jiná řešení, jako je použití polovodičových usměrňovačů u moderních alternátorů. Historicky však byl komutátor naprosto klíčovým prvkem, který umožnil praktické využití dynama jako spolehlivého zdroje stejnosměrného proudu v elektrotechnice devatenáctého a počátku dvacátého století.

Využití dynama v praxi a technice

Dynamo bylo po dlouhá desetiletí základním prvkem elektrotechniky a jeho principy nacházejí uplatnění dodnes, i když už zdaleka ne v takové podobě, v jaké je znali konstruktéři devatenáctého a počátku dvacátého století. Nejznámějším a nejběžnějším příkladem využití dynama v praxi je jízdní kolo, kde se dynamo umisťovalo na rám u zadního nebo předního kola a jeho kladička se dotýkala pláště pneumatiky. Otáčením kola se roztáčel i rotor dynama, čímž vznikalo elektrické napětí potřebné k rozsvícení předního a zadního světla. Tento systém, byť dnes už spíše nahrazovaný modernějšími alternátory a bateriovými svítilnami s LED diodami, představoval po mnoho let nejdostupnější a nejjednodušší zdroj elektrické energie pro cyklisty, protože nevyžadoval žádné baterie ani jiné externí zdroje energie.

Kromě jízdních kol se principy dynama historicky uplatňovaly i v automobilovém průmyslu, kde sloužilo jako zdroj elektrické energie pro dobíjení akumulátoru a napájení palubní elektroinstalace. Postupem času však bylo dynamo v automobilech nahrazeno alternátorem, který pracuje na principu střídavého proudu a je účinnější při vyšších otáčkách motoru. Alternátor si sice zachovává základní elektromagnetickou podstatu, ale díky použití usměrňovače dokáže dodávat stejnosměrný proud i při proměnlivých otáčkách, což z něj učinilo praktičtější řešení pro moderní vozidla.

Dynamo také sehrálo klíčovou roli v historii výroby elektrické energie ve velkém měřítku. Právě na principu elektromagnetické indukce, kterou popsal Michael Faraday, byly postaveny první elektrárny přelomu devatenáctého a dvacátého století. Tyto elektrárny využívaly rotující cívky v magnetickém poli k výrobě elektrického proudu, který se následně rozváděl do měst a průmyslových závodů. I když dnešní generátory v elektrárnách jsou mnohem sofistikovanější a pracují často jako synchronní nebo asynchronní alternátory, jejich základní fyzikální princip zůstává stejný jako u klasického dynama.

V současnosti se princip dynama uplatňuje také v oblasti obnovitelných zdrojů energie, především u větrných elektráren, kde otáčení listů větrné turbíny pohání generátor založený na elektromagnetické indukci. Podobně fungují i malé vodní elektrárny, kde proudící voda roztáčí turbínu spojenou s generátorem. Tyto technologie jsou přímými dědici principu, který kdysi umožnil sestrojit první dynamo.

Ve školní fyzice se dynamo často používá jako demonstrační pomůcka pro vysvětlení elektromagnetické indukce. Studenti si na jednoduchém modelu mohou ověřit, jak mechanická energie přechází na energii elektrickou, což je zásadní princip nejen pro pochopení fungování generátorů, ale i celé elektrotechniky obecně. Právě proto zůstává pojem dynamo důležitou součástí slovníku výrazů z fyziky, i když se dnes v praxi častěji setkáváme s jeho modernějšími nástupci.

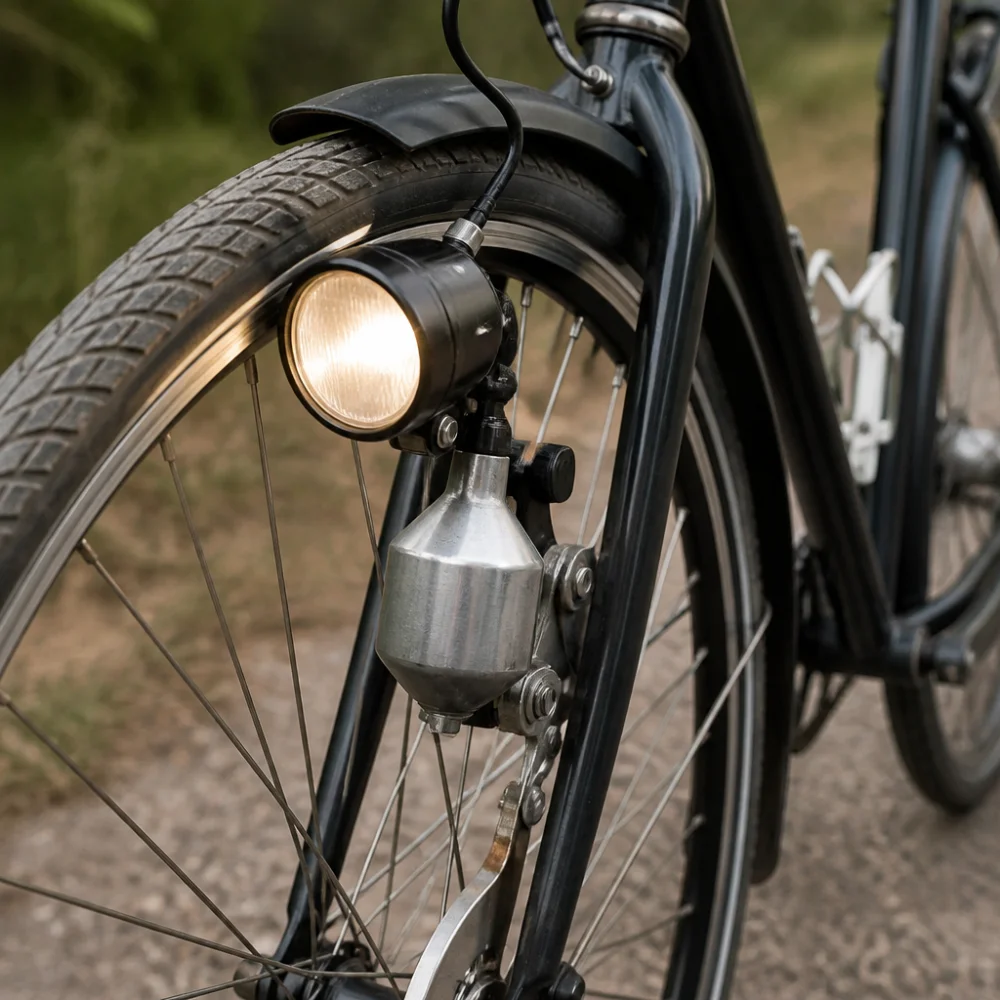

Dynamo v jízdním kole a dopravě

Dynamo v jízdním kole patří k nejběžnějším příkladům praktického využití elektromagnetické indukce, se kterým se člověk může setkat úplně běžně, aniž by si uvědomoval fyzikální princip, který se za ním skrývá. Klasické kolové dynamo funguje na principu otáčení malého permanentního magnetu uvnitř cívky s vodičem – nebo naopak, podle konstrukce, se otáčí cívka kolem pevného magnetu. Když se kolo jízdního kola pohybuje, otáčí se i válec dynama přitisknutý k pneumatice nebo k boku ráfku, a mechanická energie se tak přeměňuje na elektrickou. Vzniklé napětí pohání žárovku nebo LED světlo, přičemž čím rychleji cyklista šlape, tím vyšší je otáčky dynama a tím intenzivnější je i vyzařované světlo.

Fyzikální podstata je stejná jako u velkých elektráren – měnící se magnetický tok v cívce indukuje elektromotorické napětí, které následně žene proud obvodem. Rozdíl je pouze ve velikosti a výkonu zařízení. Zatímco elektrárenský generátor dodává energii pro tisíce domácností, dynamo na kole vyprodukuje jen několik wattů, což je ovšem naprosto dostačující pro napájení předního a zadního světla.

V minulosti se používala takzvaná třecí dynama, která byla přitlačena přímo na bok pláště kola. Tato konstrukce měla nevýhodu ve zvýšeném odporu při jízdě a také v citlivosti na vlhkost, kdy se za deště snadno prokluzovala a výkon dynama klesal. Modernější řešení představuje nábojové dynamo, zabudované přímo do přední osy kola. Tento typ pracuje s mnohem menšími ztrátami, je odolnější vůči povětrnostním vlivům a jeho účinnost je výrazně vyšší, což ocení zejména cyklisté jezdící pravidelně za snížené viditelnosti nebo v noci.

V širším kontextu dopravy se princip dynama uplatňuje i jinde, byť dnes už spíše v pozměněné podobě alternátoru. Automobily donedávna využívaly generátory stejnosměrného proudu, dnes se ale téměř výhradně setkáváme s alternátory produkujícími střídavý proud, který se následně usměrňuje pro nabíjení akumulátoru a napájení elektrických spotřebičů vozidla. I zde platí stejný fyzikální základ jako u jízdního kola – otáčivý pohyb hnaný motorem se mění na elektrickou energii díky elektromagnetické indukci.

Zajímavostí je, že dynamo na kole ilustruje také princip zachování energie a otázku účinnosti přeměny energie. Cyklista musí vynaložit o něco větší úsilí, pokud je dynamo zapnuté, protože energie potřebná pro svícení musí odněkud pocházet – a tou jedinou dostupnou cestou je právě svalová práce jezdce. Tento drobný, ale názorný příklad se často používá i ve výuce fyziky jako doklad toho, že energii nelze získat zadarmo, pouze ji lze přeměňovat z jedné formy na druhou.

Zemská magnetosféra jako přírodní dynamo

Zemské magnetické pole nevzniká náhodou ani není jakýmsi statickým pozůstatkem z doby vzniku planety, jak se dříve mnozí domnívali. Jde o výsledek dynamického procesu, který probíhá hluboko pod povrchem, v tekutém vnějším jádru Země, a fyzikové jej označují termínem geodynamo. Tento jev je přímou aplikací obecnější teorie dynama, kterou popisuje elektrodynamika a magnetohydrodynamika, obory zabývající se chováním elektricky vodivých tekutin v přítomnosti magnetického pole. Podstatou celého procesu je přeměna mechanické energie proudící kapaliny na energii magnetickou, a to bez nutnosti vnějšího zdroje pole – systém si pole udržuje a zesiluje sám, pokud jsou splněny určité podmínky.

Vnější jádro Země tvoří roztavené železo a nikl, tedy látka s vysokou elektrickou vodivostí. Tato tekutina se neustále pohybuje, přičemž hlavní hnací silou je konvekce způsobená únikem tepla z pevného vnitřního jádra a jeho postupným tuhnutím. Kromě tepelné konvekce hraje roli i takzvaná kompoziční konvekce, kdy se při tuhnutí jádra uvolňují lehčí prvky, jež stoupají vzhůru a promíchávají tekutinu. K tomuto pohybu se přidává i rotace Země, která díky Coriolisově síle organizuje proudění do složitých vírových struktur. Právě kombinace vodivé tekutiny, jejího chaotického, ale strukturovaného pohybu a rotace planety vytváří podmínky, za nichž se malé počáteční magnetické pole samovolně zesiluje – dochází k takzvané samobuzené indukci.

Fyzikální podstatu lze pochopit i na jednodušších modelech, které se probírají v rámci klasické teorie dynama, tedy v učebnicích i slovnících výrazů z fyziky, kde se pojem dynamo často vysvětluje pomocí takzvaného disk dynama. Jde o zjednodušený mechanický model, kde se vodivý disk otáčí v magnetickém poli a generuje elektrický proud, který zpětně ovlivňuje pole samotné. Ačkoliv je tento model značně zjednodušený oproti skutečnému chování tekutého jádra, dobře ilustruje princip zpětné vazby, na němž geodynamo funguje. V reálné Zemi je situace nesrovnatelně složitější, protože pohyb tekutiny není jednoduchý rotační pohyb, ale turbulentní proudění ovlivněné teplotními gradienty, tlakem i magnetickými silami samotnými.

Výsledkem tohoto procesu je zemská magnetosféra, ochranná bublina magnetického pole obklopující planetu, která odklání většinu nabitých částic slunečního větru. Bez tohoto štítu by povrch Země byl vystaven mnohem intenzivnějšímu kosmickému záření a atmosféra by mohla být postupně erodována podobně jako u Marsu, jehož magnetické pole kdysi zaniklo. Zajímavostí je, že magnetické pole Země není zcela stabilní – jeho intenzita i orientace pólů se v geologických časových měřítkách mění, což dokládají záznamy v horninách vznikajících při tuhnutí lávy. Tyto přeměny, byť probíhají řádově v tisíciletích, jsou dalším dokladem toho, že jde o dynamický, nikoli statický fyzikální systém, jehož chování lze modelovat právě pomocí rovnic magnetohydrodynamiky popisujících dynamo efekt.

Význam dynama pro výrobu elektřiny

Dynamo představuje jedno ze zásadních zařízení, které stálo u zrodu moderní elektrotechniky, a jeho historický i technický význam pro výrobu elektřiny je proto v rámci fyziky naprosto zásadní. Princip dynama vychází z elektromagnetické indukce, kterou v devatenáctém století popsal Michael Faraday, a právě na tomto objevu stojí celá filozofie přeměny mechanické energie na energii elektrickou. Dynamo tak lze chápat jako první praktické zařízení, které dokázalo tento fyzikální jev využít v takovém měřítku, aby bylo možné vyrábět elektřinu soustavně a v množství potřebném pro reálné technické využití.

Základní princip funkce dynama spočívá v otáčení vodiče v magnetickém poli, případně naopak v otáčení magnetu okolo pevného vodiče, čímž dochází ke změně magnetického toku procházejícího cívkou. Tato změna indukuje elektrické napětí, a pokud je obvod uzavřen, vzniká elektrický proud. Právě zde je nutné zdůraznit, že dynamo produkuje stejnosměrný proud, což jej odlišuje od pozdějších alternátorů, které generují proud střídavý. Tento rozdíl má ve slovníku výrazů z fyziky své pevné místo, protože pochopení odlišnosti mezi stejnosměrným a střídavým proudem patří k základním předpokladům pro orientaci v elektrotechnice i v moderní energetice.

Význam dynama pro výrobu elektřiny je možné vnímat hned v několika rovinách. Historicky šlo o první zařízení, které umožnilo přechod od experimentálních pokusů s elektřinou k jejímu praktickému a průmyslovému využití. Díky dynamu bylo možné pohánět první elektrické osvětlení, provozovat rané elektrické motory a položit základy pro rozvoj elektrických sítí. V tomto smyslu je dynamo považováno za technologický milník, který výrazně ovlivnil průběh průmyslové revoluce a proměnu tehdejší společnosti.

Z fyzikálního hlediska je dynamo také výbornou ukázkou přeměny energie, konkrétně přechodu mechanické energie na energii elektrickou. Tento princip zůstává dodnes základem naprosté většiny způsobů výroby elektřiny, byť v moderní podobě generátorů, nikoliv klasických dynam v původním slova smyslu. I proto se pojem dynamo v odborné terminologii i ve slovnících fyzikálních výrazů často uvádí jako výchozí bod pro pochopení fungování generátorů obecně.

Nelze opomenout ani to, že dynamo sloužilo dlouhá desetiletí jako spolehlivý zdroj proudu v mnoha praktických zařízeních, například v jízdních kolech, kde menší dynama dodnes umožňují napájení světel bez nutnosti používat baterie. Tento příklad ukazuje, že ačkoliv velká průmyslová dynama byla postupně nahrazena výkonnějšími a efektivnějšími generátory, samotný princip zůstává funkční a využitelný i v běžném životě.

Význam dynama pro výrobu elektřiny tedy spočívá především v tom, že položilo teoretický i praktický základ pro veškerou pozdější elektroenergetiku, a stále zůstává důležitým pojmem, který pomáhá pochopit, jak elektromagnetická indukce umožňuje přeměnu pohybu na elektrický proud.
